b772參數,b772三極管
放大倍數：約200至300倍
集電極電流：最大150mA
集電極功率：最大625mW
集電極至基極擊穿電壓：VCBO = 60V
集電極至發射極擊穿電壓：VCEO = 50V
發射極至基極擊穿電壓：VEBO = 5V
b772PNP型三極管，其管腳排列為E-C-B。B772通常用作開關，特別是在充電器上，用于控制電池的供電狀態。具體來說，當電池充電時，B772處于導通狀態（相當于開啟），而當電池充滿電后，它則截止（相當于關閉）。
b772PNP型三極管可用于射頻放大器、低噪聲放大器、開關電路、調制解調器、逆變器、LED驅動電路、電流源等應用。

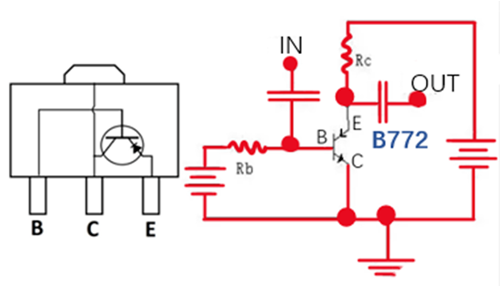

b772引腳圖及功能
b772集電極基極電壓-40V，集電極-發射極電壓-30V，發射極-基極電壓-6V，最小放大倍數60，最大放大倍數400，耗散功率500mW。采用SOT-89封裝，封裝小巧、熱性能好、散熱效率高、可靠性好、安裝方便。
三極管B772由兩個PN結組成，中間有一層細薄的基區。發射極與基極之間是一對P型半導體與N型半導體的結(下稱PN結A)，基極與集電極之間是一對N型半導體與P型半導體的結(PN結B)。
B772工作原理是基于PN結的正向偏置和反向偏置，當PN結A正向偏置，即發射極接正電壓，基極接負電壓時，PN結1處于導通狀態，電流從發射極流向基極，PN結B處于反向偏置狀態，集電極截止。
當PN結A反向偏置，即發射極接負電壓，基極接正電壓時，PN結A處于截止狀態，電流不流過發射極，PN結B處于正向偏置狀態，集電極導通，電流從集電極流向基極，通過控制基極電流的大小，可以實現對集電極電流的放大。

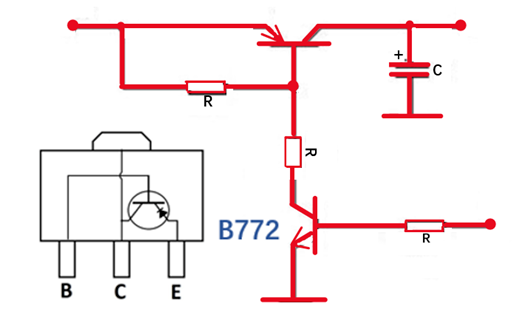

b772應用電路圖
開關電路
在開關電路中，B772三極管的作用是控制電路的通斷，通過調節輸入信號的高低電平可以實現電路的開關控制。當輸入信號為高電平時，B772三極管處于導通狀態，電路通斷。當輸入信號為低電平時，B772三極管處于截止狀態，電路斷開。
放大電路
B772可以通過調節電路中的其他元件來改變放大電路的增益和頻率響應。B772三極管的作用是將輸入信號放大到輸出端，以增加信號的幅度。它可以通過調節輸入信號的大小和頻率來實現不同的放大倍數。
