開關穩壓電路：
開關型穩壓電路的特點是體積小、效率高。線性電源的效率為30%～55%；而開關穩壓器可達60%～85%，可以省去工頻變壓器和巨大的散熱器，體積和重量都大為減小。這種電路已廣泛應用在各種電子設備。
常用的實現開關控制的方法：有自激式開關穩壓器、脈寬調制式開關穩壓器及直流變換式開關穩壓器等。

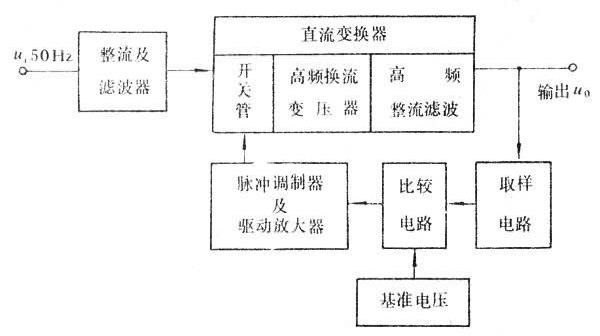

開關穩壓電路采用直流變換器的開關穩壓電路的框圖。對工頻電壓直接整流-濾波后獲得的直流電壓,由開關管變?yōu)楦哳l電壓。后者經高頻換流變壓器變?yōu)橐欢ǖ碾妷?，再經高頻整流－濾波以后給出所需的輸出電壓u0；開關管的工作受脈沖調制器和驅動放大器的控制。當輸出電壓u0發生變化時，來自輸出端的取樣信號經比較電路產生誤差信號，然后通過脈沖調制器來控制開關管的開關工作比，從而使直流變換器的輸出保持穩定。開關管是在飽和區斷續工作的，所以功耗較線性電源的調整管為小，因而效率較高。大功率電力穩壓器是有補償變壓器，調壓器，控制電路，檢測電路和操作電路組成。
串聯穩壓電路：

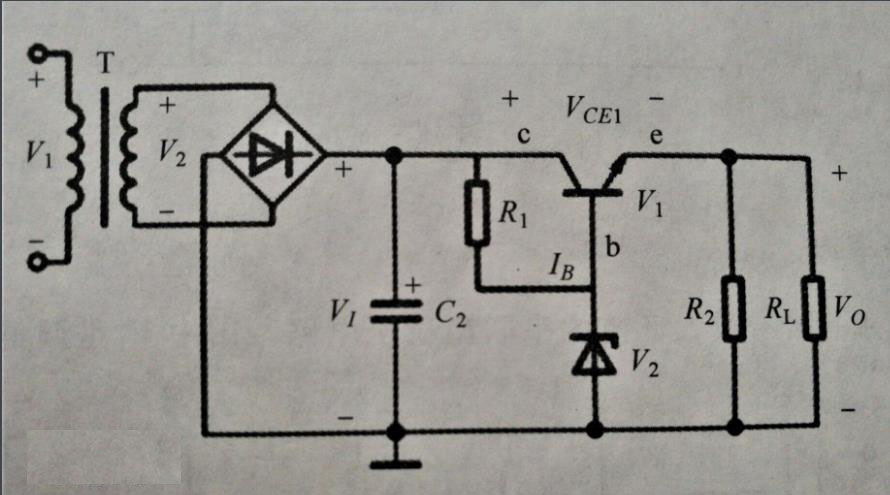

串聯穩壓電路是最簡單的串聯型穩壓電源。 可以調整管，調節輸出電壓，它與負載電阻是串聯的，所以稱為串聯型穩壓電源。R1給V1提供合適的偏置,使V1工作在放大狀態;利用三極管電流放大作用可以提高輸出電流。同時R1還是限流電阻，保護V2管。V2管穩定三極管V1基極的電位。
簡單串聯型穩壓電路的優點是電路簡單，調試方便。由于三極管具有電流放大作用，使它的輸出電流較大。但是它的輸出電壓仍然不能調Vo=Vz-VBE1而 基本上是不變。穩壓靈敏度不夠，穩壓效果差，所以要進行改進。
