利用單片機控制發光二極管是一個非常簡單而基礎的應用。發光二極管的狀態很直接，只有亮、滅兩個狀態，可以很好地表達信號的電平。而發發光二極管作為單片機的輸出信號指示器件，可以解釋并延伸許多其他外設的控制應用。

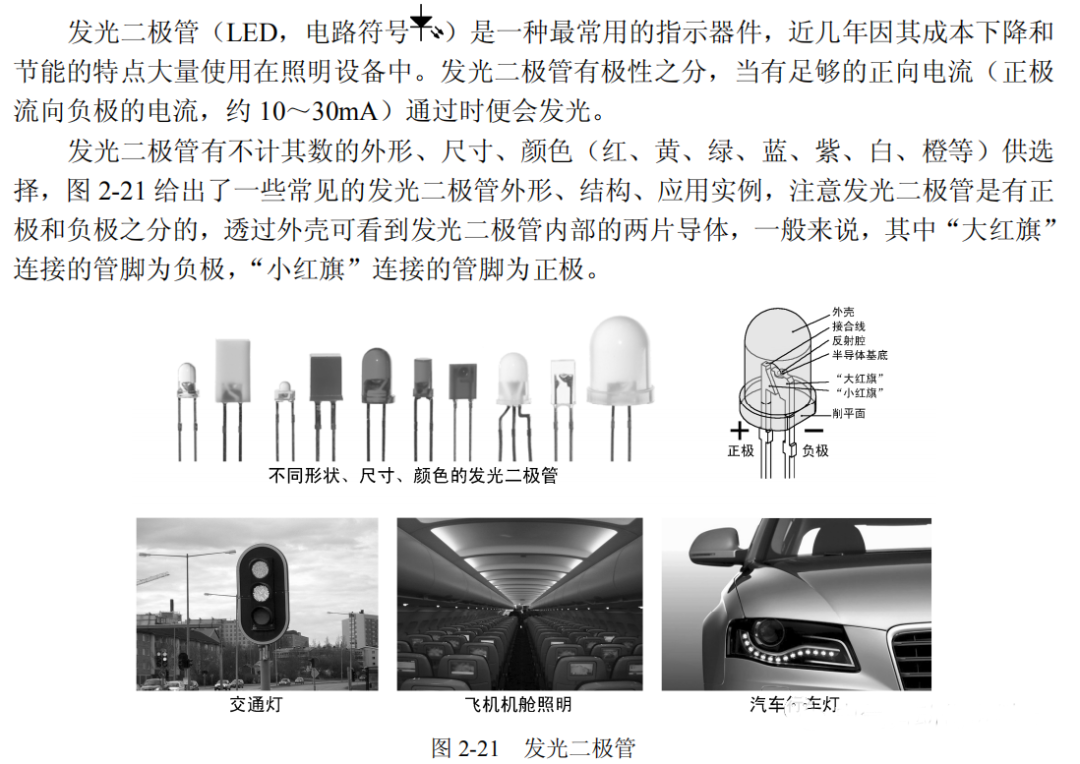

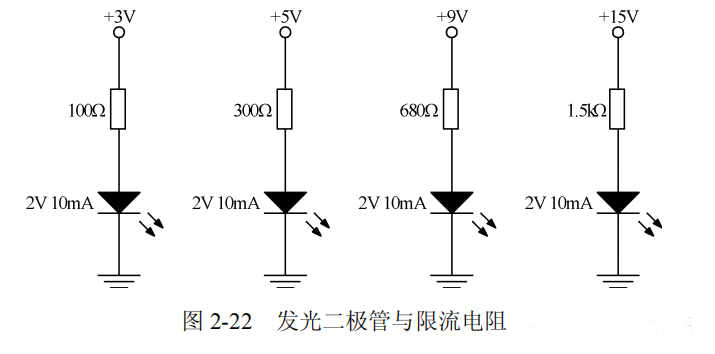

盡管不同型號的發光二極管其正向壓降及工作電流不盡相同，但絕大多數情況下都會為發光二極管串聯一個限流電阻。拿一個正向壓降為 2.0V、工作電流為 10mA 的發光二極管來說，圖 2-22 給出在不同電壓下限流電阻的阻值，其他發光二極管可在此基礎上對電阻進行適當調整。從圖 2-22 可以看出，如果給發光二極管的正極供電，負極接地，在正極和負極之間有電流流過發光二極管發光，而如果負極不是接地，而一個與正極供電差不多的高電平，發光二極管就熄滅，這個特點就是單片機控制發光二極管的基礎。

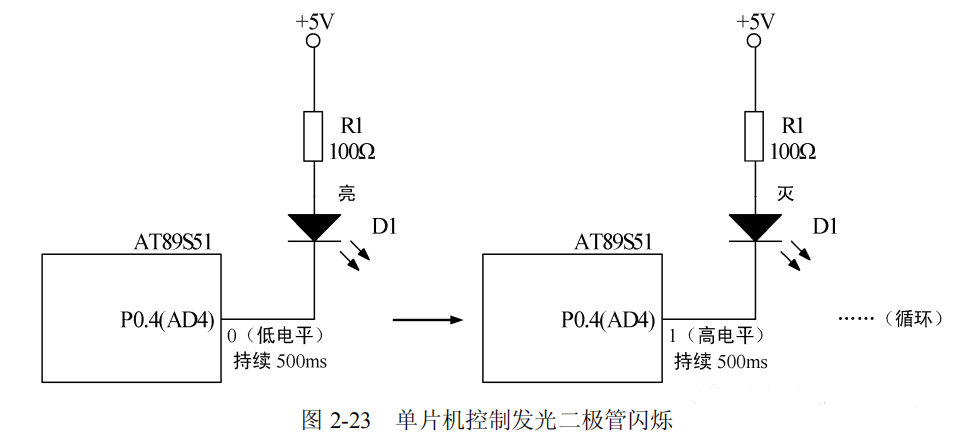

如圖 2-19 所示，我們把發光二極管 D1 的負極連接在單片機的 P0.4 口（35 管腳）上，電阻 R1 起到限流的作用（限制電流），防止流過發光二極管 D1 和單片機 P0.4 口的電流過大。根據器件的連接關系分析知道：當單片機的 P0.4 口輸出低電平時（接地），發光二極管 D1 正、負極之間獲得電壓而被點亮；當 P0.4 口輸出高電平時（+5V），發光二極管 D1則熄滅。所以要實現如圖 2-17 所示的功能，即讓發光二極管以 500ms 為間隔閃爍，變成了讓單片機的 P0.4 口以 500ms 為間隔輸出高、低電平，如圖 2-23 所示。
