為了更好的理解，可以通俗的講：通過電場效應原理工作的管子就叫做場效應管。說得再仔細一點，就是利用輸入回路的電場效應 控制 輸出回路的 一種半導體器件就叫做場效應管。
場效應管可以分為 結型 和 柵型 兩種結構，接下來聊一下這兩個東東。
結型場效應管又分為N溝道和P溝道，所謂的N溝道結型場效應管，實質就是在N結（N型半導體）上面做了兩個P區域。如圖中間的N區就像一個溝渠，兩側的P區域好像河流的兩岸。
這就是N溝道結型場效應管（方便記憶）。很顯然，那么P溝道j結型場效應管就是在P型半導體兩側做了倆N區域。

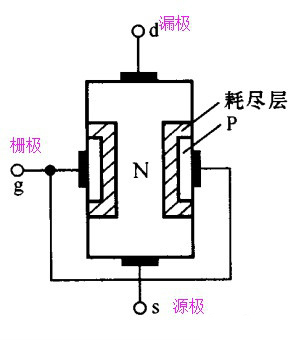

以N溝道結型場效應管為例，引出的電極如上圖已標注，看圖更容易理解一些。

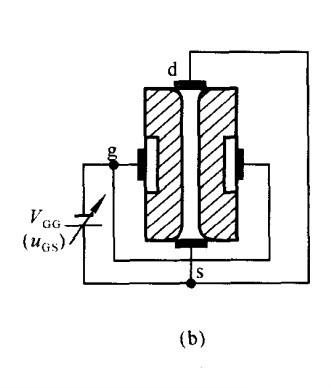

如果此刻在柵-源之間加上一個負向電壓，會出現一個現象如圖
為什么會變成這個樣子，其實在閱讀過之前的文章的學友應該很清楚，為了防止過去的遺忘我們再來重新說一下PN結的那些事，進而來更好的理解當前的問題。
如果只是局部的關注柵源之間以及和構成的回路就可以認為是在一個PN結的兩端加了一個電源 。如下圖所示
柵極也就是P區，P型半導體的形成是在本征半導體鐘添加了三價元素，而硅元素是四價元素，從而導致，一個“雜質”原子相比硅原子少一個核外電子。因而宏觀上面，P型半導體是很缺少自由電子的，也就是空穴是他的多數載流子
源極也就是N區，同樣的是在本征半導體種參入了五價元素，從而導致，N型半導體從宏觀上他的多數載流子是自由電子（同理了，所以不再啰嗦）。
現在是個負電壓。什么意思呢，也就是電流方向是從S（源極）指向g（柵極）的。換句話說也就是從微觀上講自由電子的運動方向是從g流向S的（電流方向和電子運動方向是相反的）。
那么問題來了g（柵極）的少數載流子是電子，明明很缺少自由電子，還要將自由電子流向S(源極)。源極的多數載流子是自由電子。這和擴散運動恰恰是相反的（濃度高的流向濃度低的區域）。從而導致在PN結之間（柵源之間）形成了一道厚厚的耗盡層如上圖紅藍方框。你會發現，耗盡層中是沒有小白點和小黑點的。所謂耗盡層s就是正負電子中和了，不存在任何電位差的這么一塊區域。電子如果想要移動必須是需要一定的電位差或者說濃度差的（說的不夠準確，明白意思即可）。很顯然耗盡層是阻礙電流的，即高電阻區域。

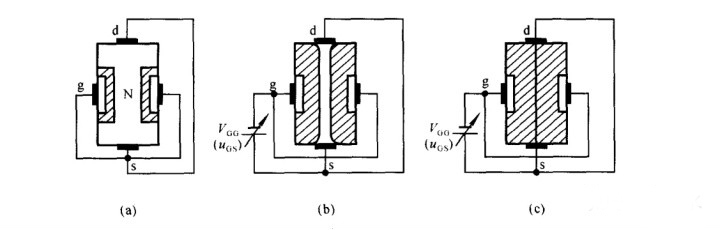

講了這么多，也就明白了，在N溝道結型半導體的柵源，加上負電壓，進而改變電壓絕對值，是可以控制輸入電阻的大小的。 如下圖：
