不管NPN三極管還是PNP三極管，導通后集電極和發射極都是單向?qū)ǖ?，到底是集電極流向發射極還是發射極流向集電極這個取決于三極管的類型。下面分NPN和PNP兩種情況說明。
1.NPN
三極管導通情況

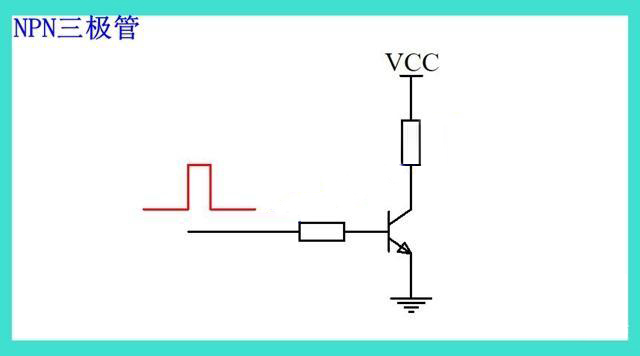

在NPN三極管的基極上加高電平后，NPN三極管的CE極導通，如下圖所示。

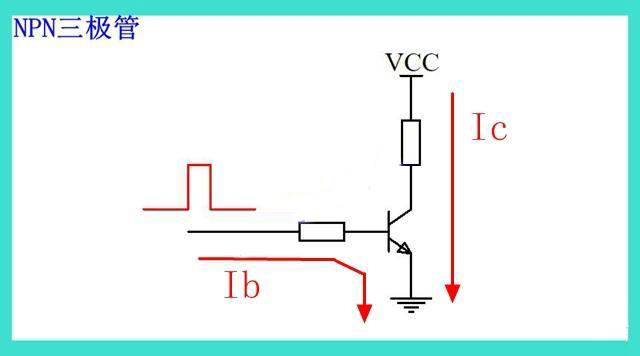

三極管有截至、放大、飽和三個工作狀態，通過調節基極電流可以實現調節集電極電流的目的。NPN三極管的發射極E是電流流出端，流出的電流是IE=IC+Ib。如下圖所示。
NPN三極管導通后集電極的電流流向發射極，不會從發射極流回集電極，是單向?qū)ā?/div>
2.PNP三極管導通情況

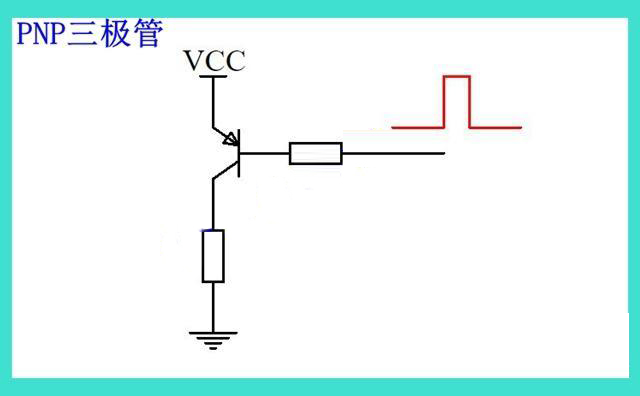

在PNP三極管的基極上加低電平后，PNP三極管的EC極導通，如下圖所示。

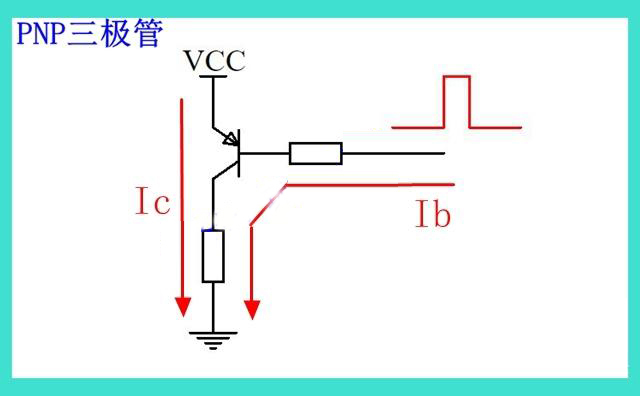

PNP三極管的集電極C是電流流出端，流出的電流是IC=Ib+IE。如下圖所示。
PNP三極管導通后發射極的電流流向集電極，不會從集電極流回發射極，是單向?qū)ā?br />
