功率放大電路和電壓放大電路在工作原理上并無本質區別，只是任務各有側重。電壓放大電路的目的是放大信號的電壓，而功率放大電路的任務是向負載提供足夠大的功率，驅動執行機構動作。
因此，功率放大電路不僅要有較高的輸出電壓，而且要有較大的輸出電流，三級管通常工作在接近于極限狀態。同時要求功率放大電路非線性失真盡可能小、效率要高。

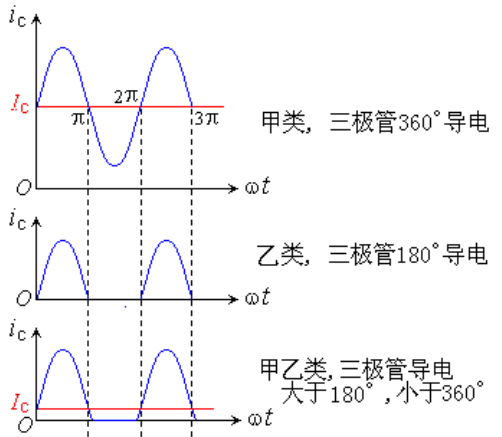

功率放大電路根據工作狀態的不同，分為甲類、乙類、甲乙類三種工作狀態。其工作波形圖如下圖所示。
甲類：三極管在甲類工作狀態時，靜態工作點設置在交流負載線的中點，在正弦輸入信號的整個周期內管子都導通。
乙類：三極管在乙類工作狀態時，靜態工作點設置在交流負載線的截止點，管子只在正弦輸入信號的半個周期內導通。
甲乙類：三極管在甲乙類工作狀態時，靜態工作點設置的較低，管子導通的時間大于正弦信號的半個周期而小于一個周期。
單個晶體管功率放大的三個工作方式：
甲類：工作時沒有失真，但是功放能力比較??；
乙類：工作時失真最嚴重,有半波損失,但是攻防能力最強；
甲乙類：工作時失真,但功放能力比較強,比甲類高。
由于我們需要的是既能提高功放能力，又能減少失真，所以工程上，特別是電子設計上，常采用雙管互補電路來實現。
