三極管的開關分析詳解
  • 發布時間:2021-08-27 17:48:05
  • 來源:
  • 閱讀次數:
三極管的開關分析詳解
我們需要確定RLD和RB的值:

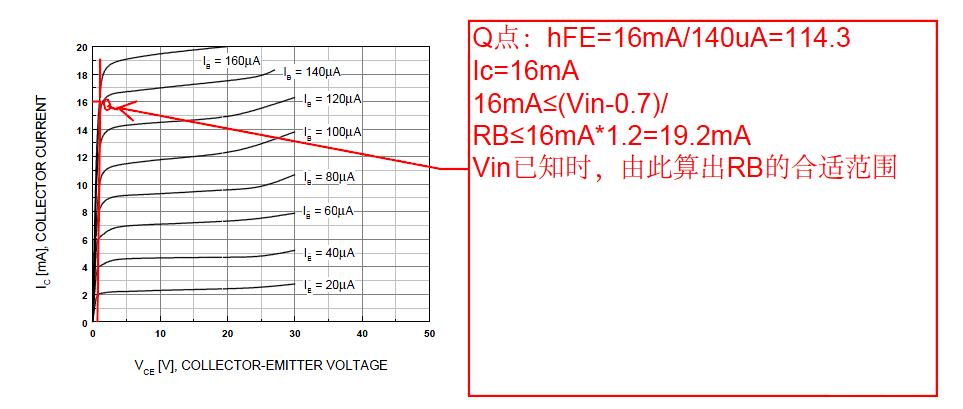

三極管開關分析
1.根據所需要的Ic確定RLD:
RLD=Vcc/Ic
2.將此Ic作為臨界飽和狀態的Ic,計算此時的IB,進而算出RB:
1.2Ic≥[(Vin-0.7)/RB]*hFE≥Ic
三極管開關分析
這里[(Vin-0.7)/RB]*hFE≤1.2Ic是為了限制Ic過大(仔細品味這句話)
因?yàn)闃O端情況RB取0,那么IB將會非常大,Ic也會很大,就有可能燒壞三極管。這里的上限1.2Ic是我個人覺得比較合適的一個值。
